	Мастер-класс: Создание модели и текстуры Коммандного Центра (как в StarCraft 2)

	Скачать готовую модель вы можете кликнув по картинке.

	Этот объемистый урок расскажет Вам как научиться создавать нечто подобное: всем известно, что вышла игра StarCraft 2 компании Blizzard. Об этой игре ходят легенды. Но не дожидаясь когда вам удастся засесть за игру, а также для того, чтобы пополнить свои навыки и умения попробуем вообразить себя "крутым дизайнером" (прямо как из Blizzard) и попробовать создать модель и текстуру для коммандного центра из StarCraft 2.

	Часть 5 Прежде чем рисовать для модели текстуру нужно иметь текстурную развертку по которой будет рисоваться текстура. В процессе создания развертки для вершин модели генерируются текстурные координаты. Поэтому когда по готовой развертке Вы нарисуете текстуру и замените имя файла вспомогательной текстуры на имя созданной, то сразу же получите текстурированную модель.

	О создании текстурных разверток подробно рассказывалось в статье - Создание текстурной развертки для модели автомобиля .

	Стоит только добавить, что в качестве вспомогательной текстуры более удачной можно считать примерно такую текстуру -



	Почему нужно использовать примерно такую вспомогательную текстуру (или подобную ей)? При создании текстурной развертки Вы сможете наблюдать данную текстуру на поверхности самой модели. Размер и форма узора из треугольников на текстуре позволят Вам задавать для проецируемых на развертку граней примерно сопоставимые размеры - т.е. избежать излишнего уменьшения или увеличения отдельных элементов. Отслеживать этот процесс позволяет именно размер и форма получаемого узора на поверхности модели.

	В результате Вашей работы Вы должны получить следующую текстурную развертку для модели Коммандного Центра -



	Модель с готовыми текстурными координатами также можно скачать здесь. (356 Кб).

	Для вывода созданной текстурной развертки в файл нужно выполнить следующую последовательность действий -

	- Выбрать в сцене объект для которого осуществляется вывод (в нашем случае это например Основа Коммандного Центра).

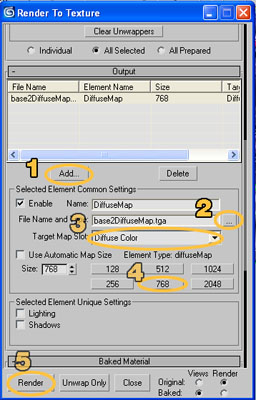

	- Осуществить команду Render > Render To Texture и в открывшемся диалоговом окне осуществить последовательно настройки как показано на рисунке



	1) Добавление элемента для отрисовки, откроется новый диалог в котором нужно выбрать Диффузный цвет, т. е. DiffuseMap 2) Задаете имя и расширение для создаваемого файла 3) Задаете результирующий слот в настройках текущего материала куда будет помещена созданная текстура 4) Задаете размер текстуры в пикселях (все текстуры квадратные) 5) Осуществляете процесс вывода изображения развертки в файл

	Вот например предварительный вид текстурной развертки Основания Коммандного Центра -



	Теперь можно слегка видоизменить созданную текстуру в Photoshop для обеспечения бесконфликтного наложения разверток последующих объектов составляющих Коммандный Центр - например так -

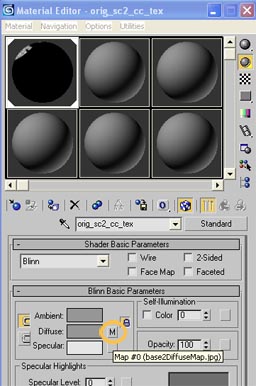

	И в редакторе материалов заменить использованную вспомогательную текстуру на созданную -





	Обратите также внимание: Если для вспомогательной текстуры Вы использовали Tiling установив флажки Tile и указав количество тайлов по U и V, то для новой созданной текстуры тайлинг уже использовать не нужно, т.к. развертка не будет тайловой!!! Вам нужно установить параметры тайлинга как показано на рисунке выше (Tiling U = 1; V = 1)

	Далее повторяете данную последовательность действий постепенно добавляя на текстуру развертки всех составляющих Коммандный Центр объектов.

	Вот что примерно может получиться в результате -



	Цвет текстуры задавался для отдельных разверток посредством корректирующего цветного слоя в Photoshop.

	Как видите получилась достаточно компактная, но не использующая всего пространства текстурная развертка, поэтому придется повторить процесс снова уделив каждому из объектов максимум пространства.

	Вот что примерно должно получиться в итоге -



	Теперь по изображению полученной развертки можно приступить к самому интересному - рисованию текстуры! Этим мы и займемся далее.

	[назад] [далее - рисуем текстуру по развертке]
